CUBRID SELECT Query Load Balance


▶  CUBRID SELECT Query Load Balance 튜토리얼 환경 :
- VMware Work Station 11
- VM Version 10
- OS : Linux Centos 6.7 64bit
- CUBRID Version : 9.3.6.0002
- CUBRID JDBC Driver Version : 9.3.6.0002

▶  CUBRID SELECT Query Load Balance 목적 :
     - 조회 질의(SELECT) 분산을 통해 Broker Server와 Data Bases Server 리소스 부하를 줄일 수 있다.

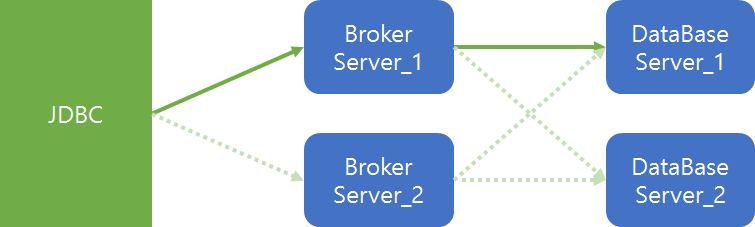

(그림 1-1. CUBRID Load Balance 미사용 다중화 구성)

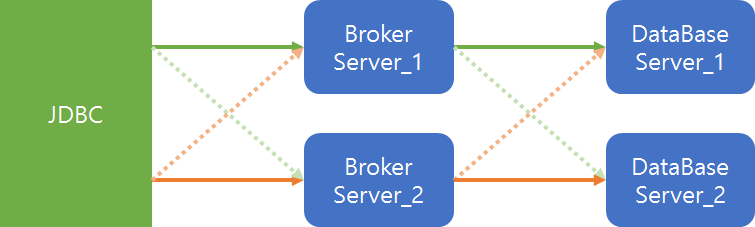

(그림 1-2. CUBRID Load Balance 사용 다중화 구성)


▶ 튜토리얼 구성 시나리오
- Broker Server_1
- Host Name : BRO_SV_1
- IP : 192.168.0.111
- Broker Port : 33000

- Broker Server_2
- Host Name : BRO_SV_1
- IP : 192.168.0.111
- Broker Port : 33000

- DataBase Server_1
- Host Name : DB_SV_1
- IP : 192.168.0.221

- DataBase Server_2
- Host Name : DB_SV_1
- IP : 192.168.0.222

- Data Bases Info
- DB Name : demodb
- DB User : demouser
- Query Type : SELECT



JDBC Setting

▶ JDBC Driver Configuration
- JDBC 사용 옵션
     - loadBalance

- Load Balance 사용을 위한 URL

"jdbc:cubrid:192.168.0.111:33000:demodb:demouser::?althosts=192.168.0.112:33000&loadBalance=true"

- 해당 URL은 앞의 192.168.0.111과 192.168.0.112을 랜덤한 순서로 연결한다.


BROKER Setting


▶ Broker Server 1 Configuration

- Fail-Over 발생 후 Fail-Back이 되게 되면 기존의 연결 된 CAS들은 JDBC LoadBalance 와 무관하게 Active로만 연결 되게 된다.
- 이 부분을 cubrid_broker.conf 값의 RECONNECT_TIME=10s를 통해 자신의 databases.txt의 우선 순위가 되는 DataBases로 다시 연결 하는 Broker 옵션을 사용한다.

$ cat $CUBRID/databases/databases.txt
#db-name        vol-path                db-host         log-path                lob-base-path
demodb          /home/cubrid/DB/demodb  DB_SV_1:DB_SV_2    /home/cubrid/DB/demodb  file:/home/cubrid/DB/demodb/lob

$ cat $CUBRID/conf/cubrid_broker.conf

[%BROKER1]
RECONNECT_TIME=10s

$ cat /etc/hosts
192.168.0.111     BRO_SV_1
192.168.0.112     BRO_SV_2

192.168.0.221     DB_SV_1
192.168.0.222     DB_SV_2

# cat /etc/sysconfig/iptables

-A INPUT -p tcp --dport 33000 -j ACCEPT


▶ Broker Server 2 Configuration

- Fail-Over 발생 후 Fail-Back이 되게 되면 기존의 연결 된 CAS들은 JDBC LoadBalance 와 무관하게 Active로만 연결 되게 된다.
- 이 부분을 cubrid_broker.conf 값의 RECONNECT_TIME=1s를 통해 자신의 databases.txt의 우선 순위가 되는 DataBases로 다시 연결 하는 Broker 옵션을 사용한다.

$ cat $CUBRID/databases/databases.txt
#db-name        vol-path                db-host         log-path                lob-base-path
demodb          /home/cubrid/DB/demodb  DB_SV_2:DB_SV_1    /home/cubrid/DB/demodb  file:/home/cubrid/DB/demodb/lob

$ cat $CUBRID/conf/cubrid_broker.conf

[%BROKER1]
RECONNECT_TIME=10s

$ cat /etc/hosts
192.168.0.111     BRO_SV_1
192.168.0.112     BRO_SV_2

192.168.0.221     DB_SV_1
192.168.0.222     DB_SV_2

# cat /etc/sysconfig/iptables

-A INPUT -p tcp --dport 33000 -j ACCEPT



DB Setting

▶ Data Base Server 1 Configuration

DB_SV_1 Master 모드

$ cat /etc/hosts
192.168.0.111     BRO_SV_1
192.168.0.112     BRO_SV_2

192.168.0.221     DB_SV_1
192.168.0.222     DB_SV_2

# cat /etc/sysconfig/iptables

-A INPUT -p tcp --dport 1523 -j ACCEPT
-A INPUT -p udp --dport 59901 -j ACCEPT


▶ Data Base Server 2 Configuration

DB_SV_2 Slave 모드

$ cat /etc/hosts
192.168.0.111     BRO_SV_1
192.168.0.112     BRO_SV_2

192.168.0.221     DB_SV_1
192.168.0.222     DB_SV_2

# cat /etc/sysconfig/iptables

-A INPUT -p tcp --dport 1523 -j ACCEPT
-A INPUT -p udp --dport 59901 -j ACCEPT




마치며

▶ CUBRID 다중화 구성

- CUBRID는 Broker와 Database Server 같은 시스템(OS)에 둘 수도 있으며, 별도의 시스템(OS)으로 분리도 가능하다.
- 이러한 점에서 CUBRID로 연결되는 Driver와  CUBRID의 Broker, Database의 연결 관계를 이해하면 다양한 다중화 구성이 가능하다.

▶ CUBRID 참고 문헌
     - CUBRID 시스템 구조
  (http://www.cubrid.org/manual/ko/9.3.0/intro.html#id1)

     -JDBC 연결 설정
          (http://www.cubrid.org/manual/ko/9.3.0/api/jdbc.html#jdbc-connection-conf)

     - Broker 접속 관련 파라미터
  (http://www.cubrid.org/manual/ko/9.3.0/admin/config.html#cubrid-broker-conf)



감사합니다.
